概述
發電機在運行中，發生單相接地是最常見的故障。其危害在于故障點出現電弧接地時，將會進一步擴大定子繞阻絕緣損壞范圍。更為嚴重的是電弧可能燒損定子鐵芯，其鐵芯的燒傷程度與接地故障電流的大小及持續時間的長短有關。如果接地故障電流大于15A時，鐵芯將會造成嚴重?zé)龘p，不及時發現并快速切除故障，就將發展成為相間或匝間短路故障。造成發電機的嚴重?fù)p壞。
發電機中性點接地方式的選擇，直接影響到定子單相接地故障電流的大小，定子繞組的過電壓倍數，定子接地保護的實現，對于發電機安全運行是至關重要的。為使故障電流不致危及發電機定子鐵芯的燒損，當發電機單相故障電流不超過允許值時，可采用發電機中性點不接地方式，當超過允許值時，對不瞬時跳閘的機組必須將故障電流限制到很小的允許值以?xún)?nèi)，一般采用消弧線圈進行補償；對于短延時（0.5-10秒）跳閘的機組，故障電流也不希望超過20-30A，多采用經接地變壓器（二次側接電阻）阻抗變換的高阻接地方式。
定子鐵芯燒損程度與電弧的能量有密切關系，電弧能量又與發電機電壓有關，機組電壓越高，要求故障電流越小。當發電機單相故障電流超過表1值時，就需要采用消弧線圈進行補償。補償后的殘流也不超過表1規定值。
表1 發電機允許單相故障電流值
發電機額定電壓（KV） | 6.3 | 10.5 | 13.8~15.75 | 18~20 |
故障點殘余電流（A） | ≤4.0 | ≤3.0 | ≤2.0 | ≤1.0 |
發電機經消弧線圈接地方式對電容電流的補償分欠補償和過補償兩種方式。我公司經多年的實踐，積累了豐富的經驗，可按客戶要求進行設計，保證產品滿足運行的要求。
產品結構及特點

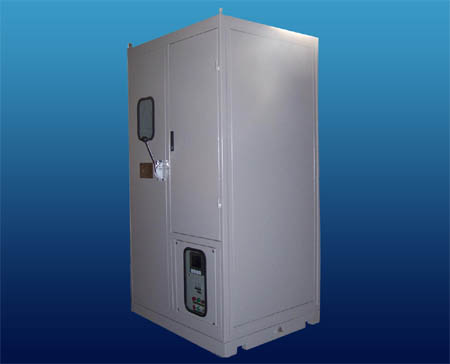

發電機中性點消弧線圈柜的外殼，鋼板制作，所有不需要拆卸的部份均采用氬弧焊接，可以活動的部分采用螺栓聯接，柜前后布置有可開啟的門，整個柜結構合理、牢固可靠。
發電機中性點接地消弧線圈柜的設備、元件集成于一柜內。
發電機中性點接地消弧線圈柜為全封閉式。發電機中性點由封閉母線或高壓電纜，從柜上側引入，接在單極隔離刀閘上端子上，隔離刀閘另一端與接地消弧線圈高壓端子相聯，消弧線圈的另一端子通過電流互感器可靠接地，柜內設備布置安全合理，便于運行操作及檢修。
發電機中性點接地消弧線圈柜的關鍵設備是干式加強絕緣的消弧線圈。發電機正常電壓下發生機端單相接地故障時，發電機中性點接地消弧線圈上，將出現發電機的額定相電壓。同時考慮到發電機發生突然甩負荷或發電機強勵時，此消弧線圈將要承受更高的工頻暫態過電壓。這將使鐵芯飽和，可能產生鐵磁諧振過電壓。為此在設計上采取了相應措施。在柜中安裝的消弧線圈，在鐵芯、線圈結構，絕緣配置等各個方面均采用了最新設計，保證了在各種惡劣工況下，鐵芯不飽和，絕緣水平高，耐沖擊和振動。為防止在某些惡劣的環境下，柜內設備受潮，絕緣水平下降，柜內加裝了一套除濕加熱裝置，同時柜門裝有窺視窗，柜內有照明等，便于運行中巡視檢查，以保證發電機的安全運行。
